# Cesium 全局特效（二）
# Cesium 全局特效：水淹效果（流动材质和动态水淹）
2024/01/01 15:41:20
# 说明
目前实现的全屏 Cesium 水淹场景渲染如下：
- 流动水面材质：全球范围水淹和自定义区域水淹；
- 动态淹没：自定义区域水淹
流动水面材质为什么不能动态实现淹没呢？原因很简单，电脑性能顶不住（每次变化都要重新清除后渲染，我顶配的电脑都顶不住啊），而且效果真的很一般（效果差我猜测是因为瓦片图不是一次性加载，优先加载的是顶层瓦片，而较为顶层瓦片的地形高度应该不准确，所以就算水淹全球，在地球都在窗口内时除了喜马拉雅山脉其他地方都是被淹没的效果，除非你拉到比较靠近地面，否则高度很不准确）
# 先上效果图
主要有两种，这里的图片用的是网上的，因为我不好去录制并转化gif，我下面的代码实现的效果会好一点

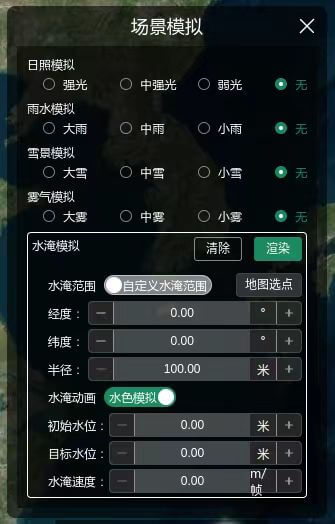

图片1：UI 界面

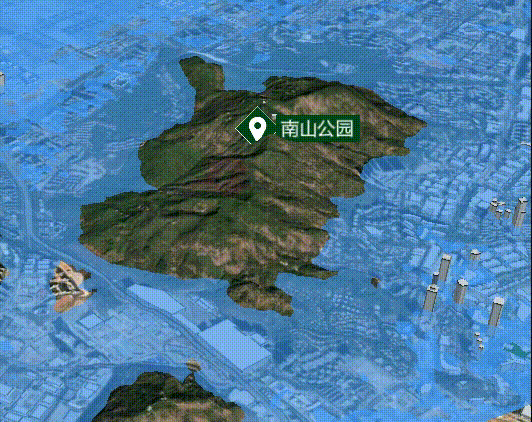

图片2：动态淹没

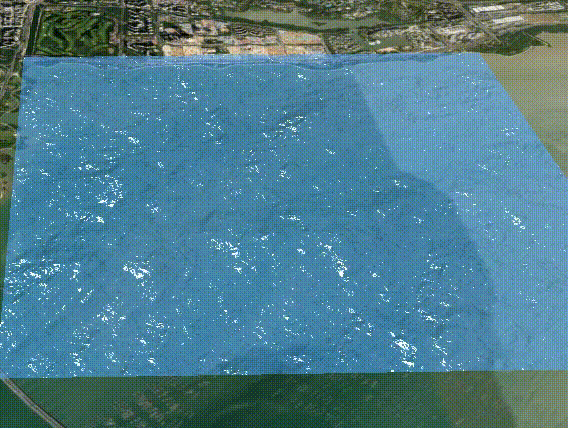

图片3：流动水面
# 公共的实现代码
import type { Viewer } from 'cesium'
import {
CallbackProperty, Cartesian3, Color, CylinderGeometry, EllipsoidSurfaceAppearance, GeometryInstance, Material,
Primitive, Rectangle, RectangleGeometry, Transforms,
} from 'cesium'
const SCENE_SIM_OTHER: { [key: string]: any } = {
FLOOD: { name: '水淹模拟', key: 'FLOOD' },
}
// 水淹参数接口
interface FloodIF {
height: number
isGlobe: boolean // 是否全球范围水淹
animate: boolean // 是否采用动画形式
center: Position
radius: number
targetHeight: number
speed: number
}
/**
* 淹没分析函数，通过拉伸面的高度来进行分析
* @param {*} viewer
* @param {*} targetWaterHeight ：目标水位高度
* @param {*} positions ：研究区域底部坐标数组
* @param {*} waterHeight ：当前水位高度
*/
export function induationAnalysis(viewer: Viewer, flood: FloodIF) {
// 如果要实时更新水位高度用entity，primitives无法动态更新
if (flood.animate) {
let height = flood.height
// 颜色模拟的水面效果
const heightCallback = new CallbackProperty(() => {
height += flood.speed
if (height > flood.targetHeight)
height = flood.targetHeight
return height
}, false)
let entity
if (flood.isGlobe)
entity = viewer.entities.add({
id: SCENE_SIM_OTHER.FLOOD.key,
name: SCENE_SIM_OTHER.FLOOD.key,
rectangle: {
coordinates: Rectangle.fromDegrees(-180.0, -90.0, 180.0, 90.0),
height: heightCallback,
material: Color.fromBytes(64, 157, 253, 150),
},
})
else
entity = viewer.entities.add({
id: SCENE_SIM_OTHER.FLOOD.key,
name: SCENE_SIM_OTHER.FLOOD.key,
position: Cartesian3.fromDegrees(flood.center.lon, flood.center.lat),
cylinder: {
length: heightCallback,
topRadius: flood.radius,
bottomRadius: flood.radius,
slices: 20, // 切片数，影响圆柱体的细节
material: Color.fromBytes(64, 157, 253, 150),
},
})
return entity
}
else {
let geometryInstances: GeometryInstance
if (flood.isGlobe)
geometryInstances = new GeometryInstance({
geometry: new RectangleGeometry({
rectangle: Rectangle.fromDegrees(-180.0, -90.0, 180.0, 90.0),
extrudedHeight: flood.height,
vertexFormat: EllipsoidSurfaceAppearance.VERTEX_FORMAT,
}),
})
else
geometryInstances = new GeometryInstance({
geometry: new CylinderGeometry({
length: flood.height, // 高度
topRadius: flood.radius, // 顶部半径
bottomRadius: flood.radius, // 底部半径
slices: 20, // 切片数，影响圆柱体的细节
vertexFormat: EllipsoidSurfaceAppearance.VERTEX_FORMAT,
}),
modelMatrix: Transforms.eastNorthUpToFixedFrame(Cartesian3.fromDegrees(flood.center.lon, flood.center.lat)), // 设置圆柱体位置
})
// 流动水面效果
const polygonPrimitive = viewer?.scene.primitives.add(
new Primitive({
geometryInstances,
appearance: new EllipsoidSurfaceAppearance({
aboveGround: false,
material: new Material({
fabric: {
type: 'Water',
uniforms: {
baseWaterColor: Color.fromBytes(64, 157, 253, 150),
normalMap: 'cesium/waterNormals.jpg',
frequency: 1000.0,
animationSpeed: 0.1,
amplitude: 10,
specularIntensity: 10,
},
},
}),
}),
}),
)
return polygonPrimitive // 利用这个清除水淹效果
}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
# 流动水淹材质来源于官网的贴图
cesium 官网水贴图 waterNormals.jpg
# 清除水淹效果
// 清除流动水淹
viewer.scene.primitives.remove(polygonPrimitive)
// 清除动态水淹
viewer.entities.remove(entity)
